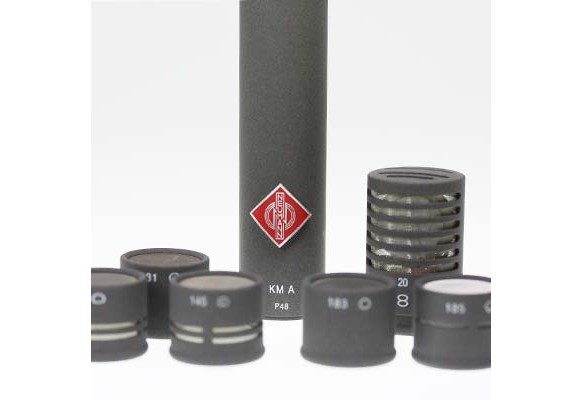

KM Aシリーズは、モジュール式のスモールダイヤフラムコンデンサーマイクロフォンシステムです。成功したKM 100シリーズの更なる開発として、最新の電子コンポーネントを使用して電気音響および運用上の多くの利点を提供します。最も近代的な電気音響回路の設計が、典型的なNeumannのクリーンで、中性のサウンドに結合されました。これは、アプリケーションの多面的なスペクトルを許可します。好ましい用途は、アコースティックストリングス、木管楽器、シンバル、音声またはルームアコースティックの録音を含みます。
その非常に優れた低域レスポンスによる圧力トランスデューサーKK 131、133および183は、合唱やオーケストラの録音に最も適しています。
KK 133カプセルは特別な特徴を提供します:伝説のM 50マイクロフォンカプセルの技術的な設計概念に基づき、Neumannはカプセルの製造のためのチタンを採用しています。ミニチュア コンデンサマイクロフォンのカプセルは、これまで前例のない衝動的な忠実度とトランジェントの解像度を実現しています。

システムコンポーネントは、パッシブマイクロフォンカプセル、アナログKM A出力部、そして広範なオプションアクセサリを用意しております。インピーダンスコンバータは、現在アナログKM A出力部の一部で、より小さなカプセルの設計が可能です。8つの異なる指向特性を持つKKシリーズ カプセルを用意しております。

KM Aシリーズのカプセルは、デジタル出力部 (KM D) と結合されることもできる、と強調しなければなりません。これらのミニチュアマイクロフォンを、AES42準拠に従って操作すると、デジタル出力部においてカプセルシグナルを直接変換することにより、統合的デジタルワークフローが可能となります。出力信号は、このようにシグナル解像度24ビットと44.1 kHz~192 kHzのサンプルレートによるAES/EBUシグナルです。Neumannが特許取得済みのA/Dコンバーターの原則は、最大122 dB Aの非常に広いダイナミック レンジがデジタル全体のプロダクションチェーン上に維持されることを保証します。

コンプリート製品(ネクステルのみとなります)
KM 183 A nx .......................nx ..............................008631
KM 184 A nx .......................nx ..............................008632
KM 185 A nx .......................nx ..............................008633

ニッケル色及び他のカプセルとの組合わせの場合、カプセル及び出力部それぞれセパレートでの納入となります。
KM A........................ni...........................008634
KM A nx...................nx...........................008635
出力部は、ウッドケース、WNS 100 ウインドスクリーン、SG 21 bk スタンドマウントが付属しています。





構造
使われているカプセルによって、KM Aマイクロフォンシステムは、22mmの直径で、長さわずか93mm~110mmです。カプセルと出力部は、モジューラー式でコンパクトなデザインです。モジュラー使用のための広範囲にわたるアクセサリーとして、カプセルの拡張機能の構成、接続ケーブル、スタンドマウント、スイベルジョイント、オーディトリウムハンガー、そして様々なタイプのスタンドを用意しています。
マイクロフォンカプセルKK...は、KM A出力部から100 mまでの距離に設置できます。標準のソリューションとしては、3.5 mm径のLC 4マイクケーブル5 mまたは10 m長を用意しております。
また、カプセルKK ...は、直接KM A出力部に取付けることで、コンパクトなミニチュアマイクロフォン (KM Aシリーズ) になります。
アナログKM A出力部の寸法は、デジタルのKM D出力部の同じ寸法です。これは同じアクセサリーを使うことを可能にし、問題のない転換またはデジタルとアナログのパラレル動作が可能です。


音響的な特徴
以下の8つのパッシブマイクロフォンカプセルが、KM Aシステムに利用できます:



KK 120 : ニッケル.............8589
KK 120 nx: ネクステル.......8590
双指向性、圧力傾斜型トランスデューサー
指向特性は、直径16mm.のシングル ダイアフラムだけで成し遂げられています。すべてのサウンド要素は、0°と180°で同一の周波数特性と伝送レベルとなる、この1つのダイアフラムで直接作用します。KK 120は、他のカプセルまたはマイクロフォンと結合させることができて、MSステレオ録音のために使われることができます。

ウッドケース付


KK 131: ニッケル..............8591
KK 131 nx: ネクステル.......8592
無指向性、フリーフィールドイコライズド圧力型トランスデューサー
伝送レベルは、フリーサウンドフィールドで20 kHzまでフラットで、デフューズサウンドフィールドでは5 kHz以上が減少します。

ウッドケース付


KK 133: ニッケル..............8639
KK 133 nx: ネクステル.......8640
無指向性、デフューズフィールド イコライズド圧力型トランスデューサー
フリーとデフューズサウンドフィールド間のトランジションエリアでの録音にお勧めします。ダイアフラムは最大のインパルスの忠実性とトランジェントの再現のため、チタン製です。
フリーサウンドフィールドでの高周波数は、12 KHzで4 dBから5 dBブーストされます。

別途費用が掛かりますが、オーダー時にハンドセレクトによる連続シリアルNo.でのステレオペア、またはデッカツリー セットでの調整が可能です


SBK 133 サウンド デフラクション スフィア(クーゲル)が付属しています。ウッドケース付


KK 143: ニッケル..............8593
KK 143 nx: ネクステル.......8594
ワイドアングル カーディオイド指向性、圧力傾斜型トランスデューサー
減衰は、90°で4dB、135°で8dBそして180°で11dBになります。フロント(± 90 °) から入射するサウンドの周波数レスポンスカーブは、12 kHzまで相似しています。

ウッドケース付



KK 145: ニッケル..............8595
KK 145 nx: ネクステル.......8596
アコースティック低域ロールオフのカーディオイド指向性、圧力傾斜型トランスデューサー
フリーサウンドフィールドでのアコースティック低域ロールオフは、低周波干渉 (ウインドノイズ、構造音など) を抑制するため提供しています。物理的に圧力傾斜型マイクロフォンによって決定される近接効果は、マイクロフォンが約15 cmの距離に位置したとき、フラットな周波数特性(“スピーチ カーディオイド”) が生じます。


ウッドケース付


KK 183: ニッケル..............8566
KK 183 nx: ネクステル.......8567
無指向性、デフューズフィールド イコライズド圧力型トランスデューサー
フリーサウンドフィールドでの高周波数は、10 KHzで約7 dBブーストされます。このデフューズフィールドでの高周波数帯域のロスを補填しているため、フラットな周波数特性が得られています。


ウッドケース付


KK 184: ニッケル..............8568
KK 184 nx: ネクステル.......8569
カーディオイド指向性、圧力傾斜型トランスデューサー
0°で入射するサウンドのカーブに相似した、非常に均一な周波数レスポンスカーブ。

ウッドケース付


KK 185: ニッケル..............8570
KK 185 nx: ネクステル.......8571
ハイパーカーディオイド指向性、圧力傾斜型トランスデューサー
側面と背面からのサウンドをそれぞれのケースで10 dB減衰します。120°のサウンド入射角で最小の感度になります。


ウッドケース付


電気的な特徴
KM Aマイクロフォンシステムのマイクロフォン回路は、トランスなしで48Vのファンタムパワーで動作します。
新しく開発された回路設計は、KM Aミニチュアコンデンサーマイクロフォンシリーズの自己雑音を低減し、ダイナミックレンジを約3 dB A増加しています。最新の電子部品の使用は、電磁干渉 (EMC) にマイクロフォンの抵抗を向上させ、高周波干渉シグナルに対して低感度となりました。




プリ-アッテネーション
KM A出力部は、10 dBのプリ-アッテネーションのスイッチがあります。アッテネーションは、カプセル電圧を減らすことによって行われます。マイクロフォンは、音圧レベル152 dB (KM 185 A) まで、問題なく対応できます。


サウンド デフラクション スフィアの使い方
フィールド回折の球体を使用すると、圧力トランスデューサー マイクロフォンが、最初にむきだしになり、中高域での圧力が穏やかに上昇します。高域強調の増加は、圧力傾斜型トランスデューサーのものと類似していますが、しかし、圧力型トランスデューサーとしてマイクロフォンは、もっと低い周波数までリニアの伝送レベルを提供します。

SBK 130 A #8612 は、KM 131(A/D)、KM 183(A/D)に適応。

SBK 130 #7371 は、KM 130、KM 131、KM 183 に適応。

周波数特性はこちらを参照してください。
